【详情解析】

绘制平面图效果图到底是怎样的制作流程？

学长最近发现 有很多小伙伴 可能刚刚步入设计的专业 想学习基础的特别多 看了下B站 观看人数最多的居然是CAD和天正 我惊了 那就来一张纯CAD软件绘制平面图的教程 希望能给学设计的你带来帮助~

第一步：CAD这个软件  最重要的就是一定要分好图层绘图 有多少个属性就分多少个图层。

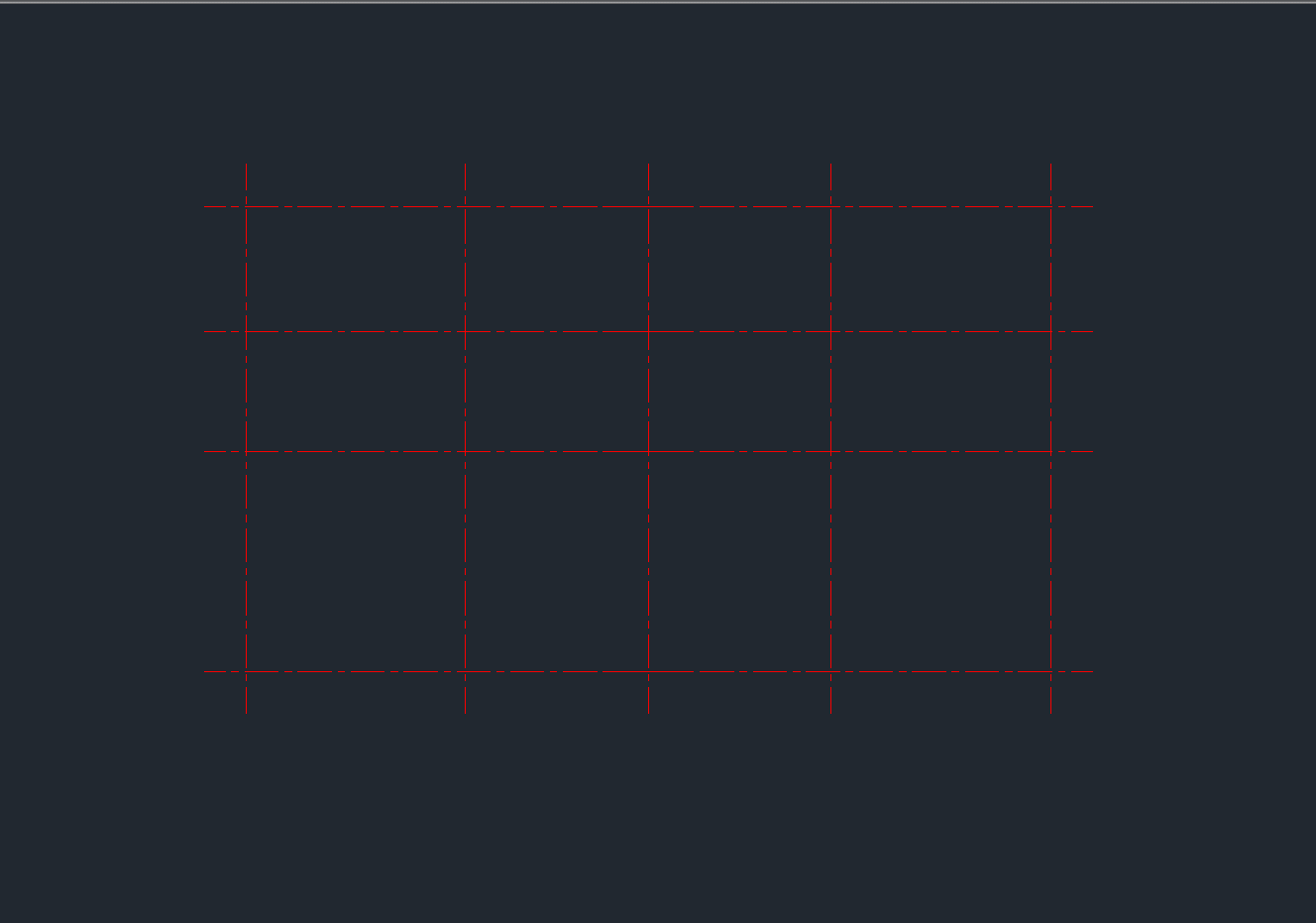

第二步：我们先搞定轴网 注意是点画线。

第三步：D标注设置 调整好参数 标注好所有的轴网尺寸。

第四步：PL线一次性绘制好所有的墙体和柱子。

第五步：窗户和门 B成块 方便修改 放置到相应的位置。

第六步：楼梯 踏步 文字 标高这些细节一定要注意分好图层绘制。

第七步：搞一个家具库 加上所有的家具 注意颜色的区分。

第八步：最后调节打印的一些参数就可以电脑出图了。

【加速解析视频】

这个视频讲的是一些思路 所以比较快 因为学长觉得CAD是我接触过最简单的一个软件了 只要你慢慢画 知道一些简单的逻辑和快捷键 就完全没有问题  如果你想系统的学习CAD这个软件 可以点击评论区的链接自行学习哈 那咱么下期再见~
